Восстановление Mitsubishi Diamond Pro 2070sb за 100 рублей |
Категория: О жизни, Фотозаметки | (8 июня 2021) |

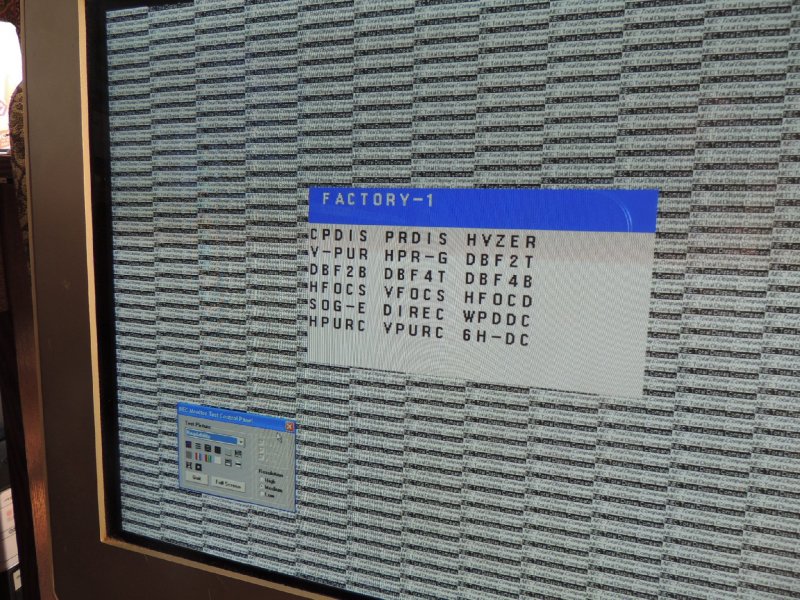

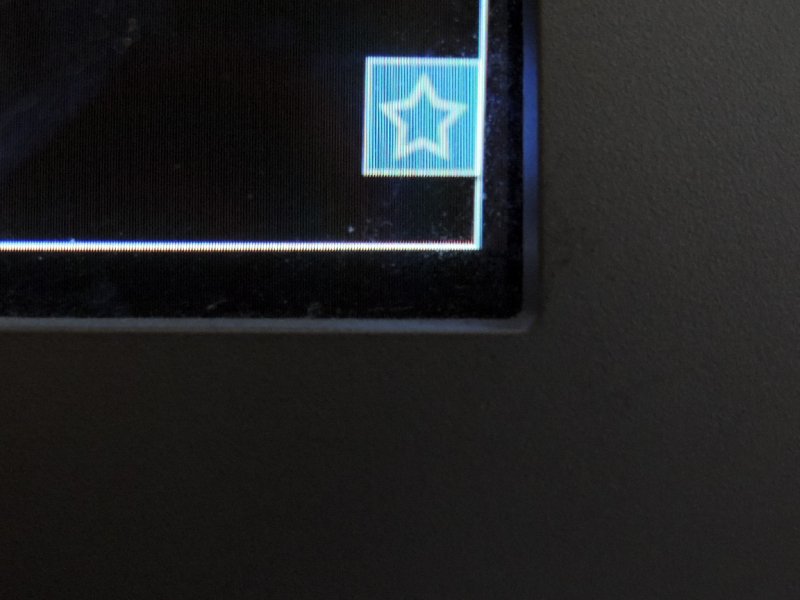

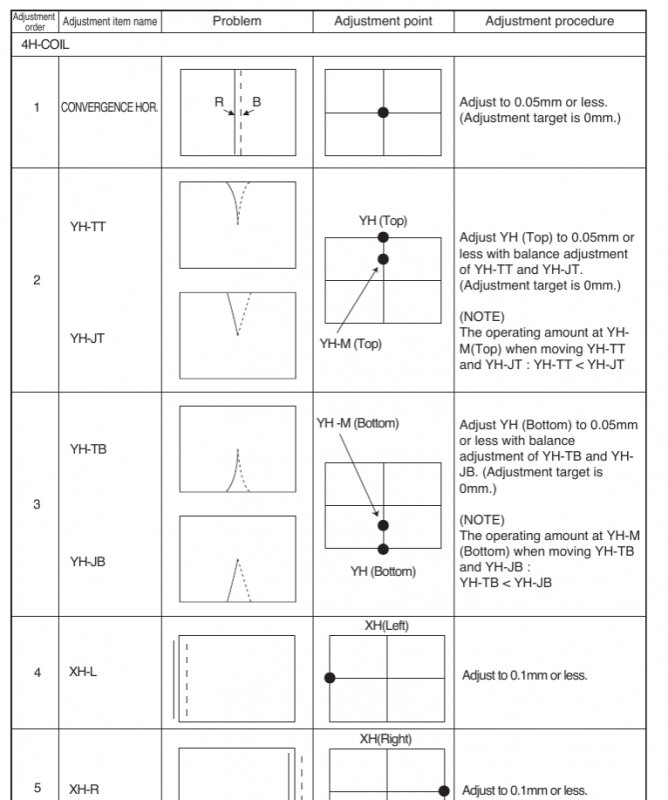

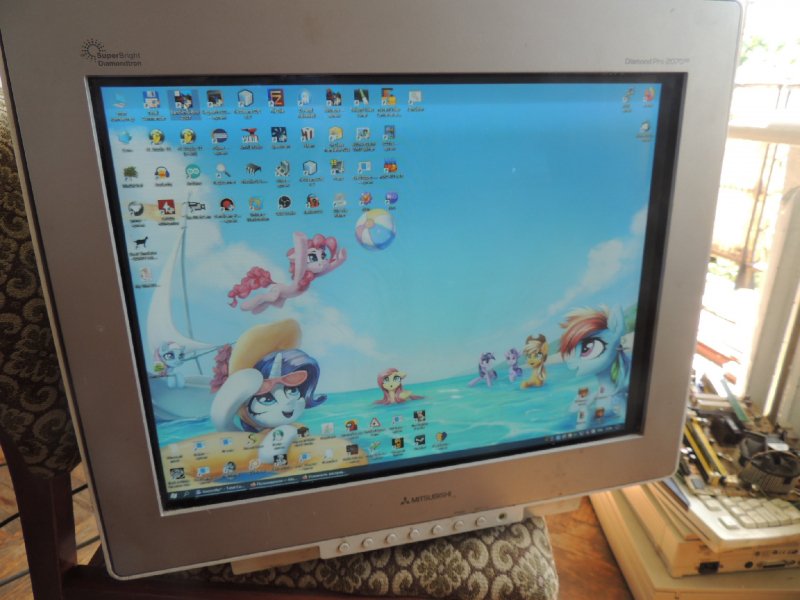

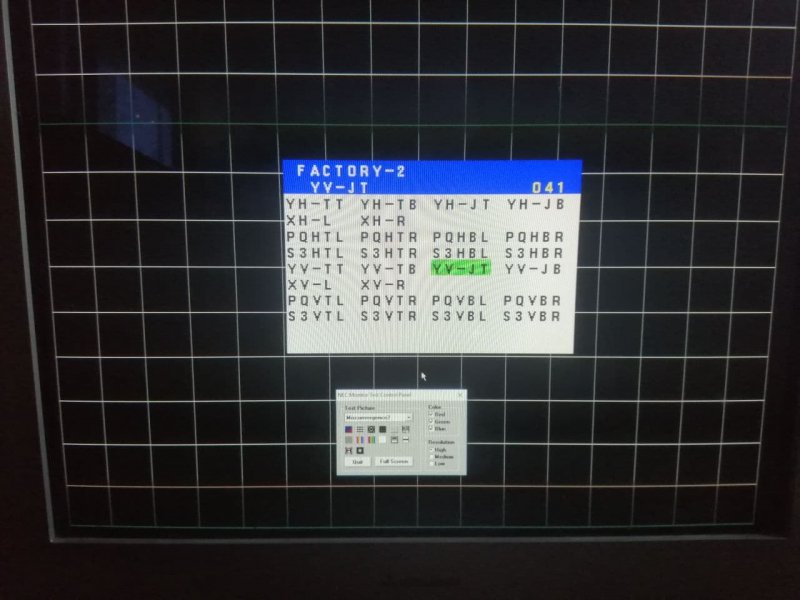

Авито. Вижу 22" ЭЛТ-моник за 100 рублей в нашем районе - беру, и еду. По приезду обнаруживаю, что "работает", но на экране лютый расфокус и двоение картинки по углам - страдает сведение лучей и фокусировка. Приезжаю домой, "прогреваю" полчаса моник, шаманю с фокусом через сервис-меню - не особо помогает, значит пора править сведение лучей. К счастью, есть сервис-мануал, и детальная инструкция по настройке сведения через сервисное меню. Сведение настраивается пошагово в несколько этапов, включающих в себя настройку фокусировки - она неизбежно "уходит" в процессе. Немного пошаговой работы по сервис-мануалу, и сведение настроено как полагается. Жалко не сделал фото того, что было "до" - шрифт в правом нижних углах (где "пуск" и часы) не читался совсем. Фото из процесса работы, здесь хорошо видно, что в правом нижнем углу лучи очень плохо попадают в одну точку: Картинка вроде норм, но не всё хорошо - после настройки сведения вижу, что текст не очень хорошо читаем - фокусировка "уплыла". Время настраивать. Перешёл в сервисное меню -> Factory-1, после чего чего сбросил значения HFOCS, HFOCD, DBF2T, DBF2B, DBF4T, DBF4B в ноль. После - взял 2 отвёртки и выкрутил регуляторы на строчнике в "левое" положение. Затем - плавно вращая, добился максимальной чёткости в левой нижней четверти экрана (где окошко NEC Monitor Test). Добавляем значение HFOCS добиваясь фокуса в центре, затем DBF2T и DBF2B - это фокус экрана в верхней и нижней части. Конечно же, фокус из центра у нас уходит - для этого добавляем HFOCD, выставляя "баланс" между фокусом центра/краёв. У нас снова "убегает" общий фокус, поэтому снижаем HFOCS, и снова на 2-3 значения прибавляем/меняем DBF2T, DBF2B и HFOCD. После двух итераций получаем идеальную картинку в вертикальной трети экрана. Но по краям - "мыло". Для этого немного добавляем DBF4B и DBF4T. Поздравляем, мы получили сфокусированный монитор =) Теперь можно назвать себя телемастером, и пользоваться аппаратом дальше. Картинка на мониторе - огонь. P.S. Подобная схема настройки работает для всех Mitsubishi - у 930sb, Plus 220 меню не особо отличаются. |
